Datenlogger & Controller
Mit den EcoPhi Monitoring & Control Boxen können Sie unterschiedliche Systemkomponenten und externe Sensoren an die EcoPhi Cloud anbinden.

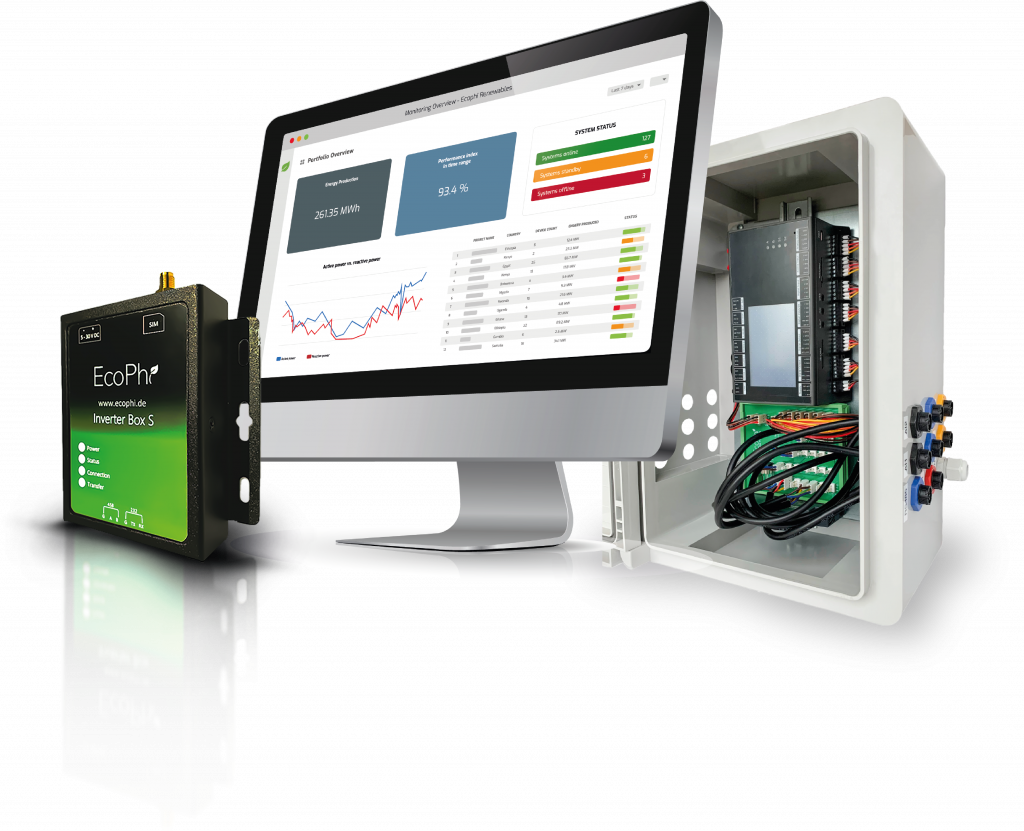

Die EcoPhi Monitoring & Control Boxen
Kompakte All-in-one-Lösungen
Die Boxen kombinieren Monitoring, Steuerung, Logger, Konnektivität und Speicher in einem Gerät – reduziert Installationsaufwand und Kosten.
Vielfältige Schnittstellen
Unterstützung von Modbus RTU/TCP, CAN, digitale/analoge I/Os für flexible Integration.
Sichere Kommunikation
Die Datenübertragung erfolgt verschlüsselt und standardisiert per MQTT-Protokoll mit TLS-Sicherheit.
Integrierte Konnektivität
GSM/LTE, LAN und WiFi sind direkt verbaut – für zuverlässige Kommunikation auch an abgelegenen Standorten ohne separate Module.
Integrierte Steuerung
Regelung von Komponenten wie Batterien, Wechselrichtern oder Lasten über programmierbare Logik und Relaissteuerung.
Integrierte Pufferbatterie
Die integrierte Batterie stellt sicher, dass die Box auch bei Stromausfällen mehrere Stunden weiterläuft, Daten speichert und Steuerbefehle zuverlässig ausführt.
Die Hardware im Detail

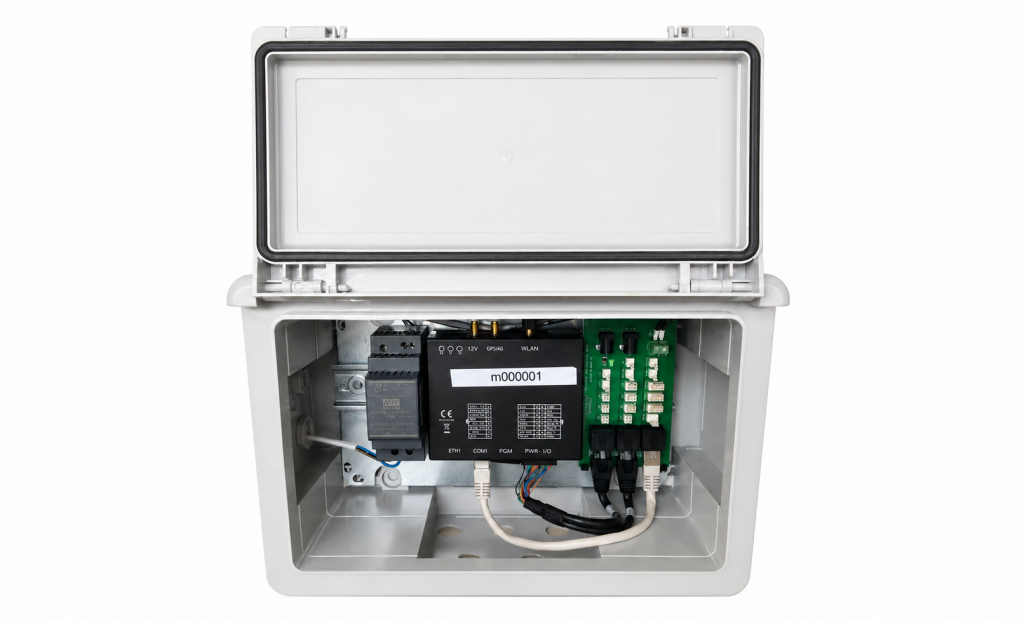

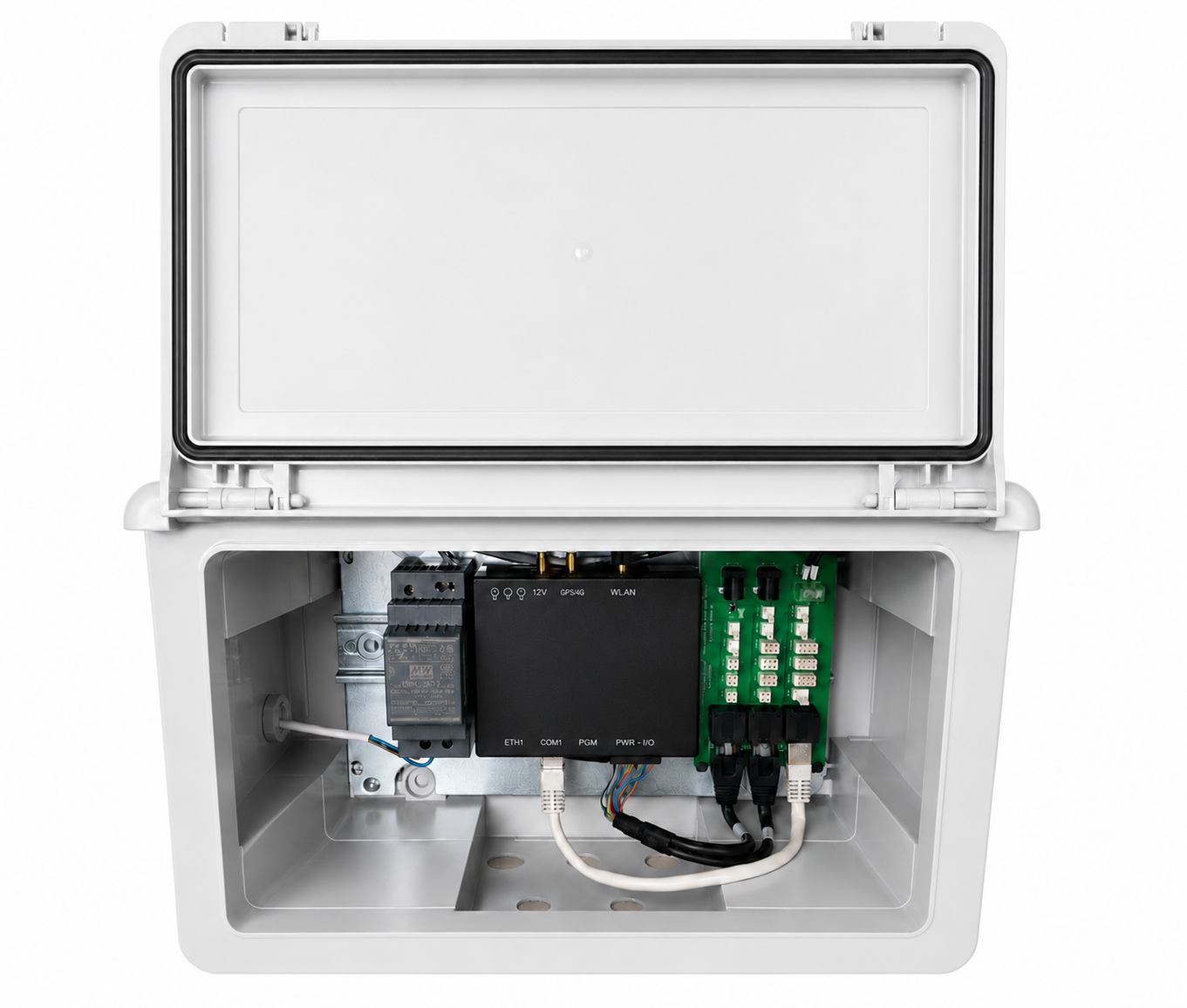

Basic Controller
Mit dem Basic Controller können einfache Monitoring-Anforderungen und simple Steuerungen über digitale und analoge Ausgänge umgesetzt werden.
Schlüsselfunktionen sind:
- Integrierte LAN, GSM, Wifi Module
- Integrierte Batterie als Puffer
- Serielle Schnittstelle
- 3x DI, 3x AI
- Relais-Steuerung und einfache SPS

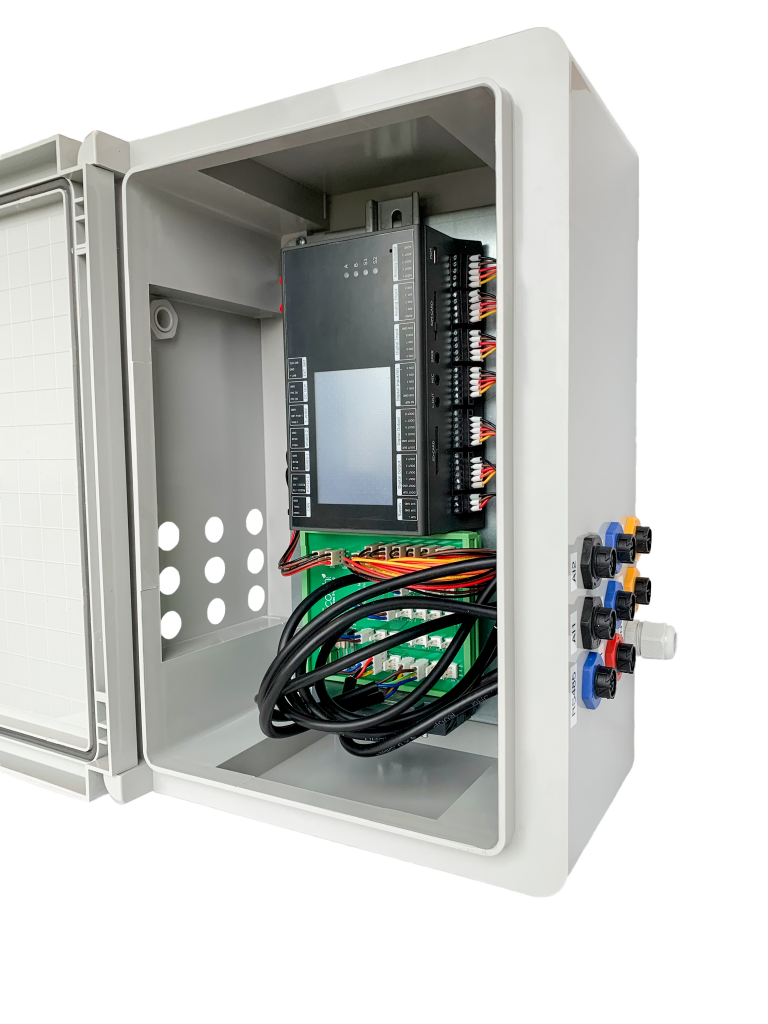

Plant Monitor/ Controller
Der Plant Monitor/ Controller ist für umfangreiche Monitoring- und steuerungsanwendungen geeignet. Beide basieren auf derselben Hardware.
Schlüsselfunktionen sind:
- Integrierte LAN, GSM, Wifi Module
- Integrierte Batterie als Puffer
- Serielle Schnittstelle und bis zu 128 Geräte anschließbar
- 8x DI, 4x AI
- Relais-Steuerung und komplexe SPS
- Steuerung angeschlossener Systemkomponenten und EMS-fähig
Sensoren
EcoPhi bietet eine Auswahl an etablierten Sensoren an, mit denen die Überwachung von Energiesystemen verbessert werden kann. Darüber hinaus können eigene und externe Sensoren angeschlossen werden.
Sensoren aus dem Portfolio von EcoPhi sind u.a.:

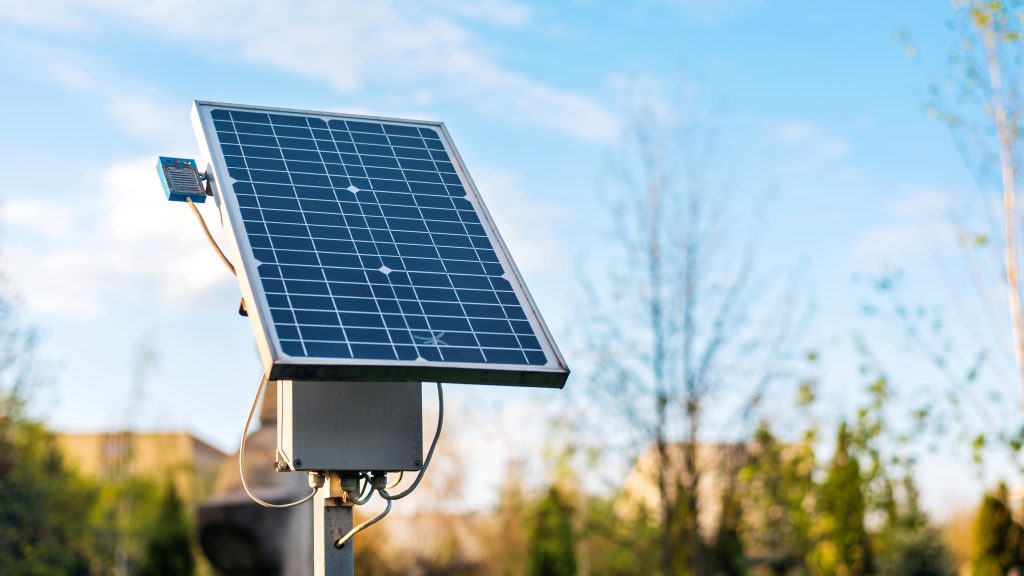

- Einstrahlungs-Sensoren
- Temperatursensoren
- Türsensoren (Reed-Sensoren)
FAQ – Monitoring & Control Boxen
Hier werden ein paar häufige Fragen zum Thema Monitoring & Control Boxen und Hardware beantwortet. Noch mehr Antworten auf Ihre Fragen finden Sie in unserer FAQ-Section. Natürlich beantworten wir Ihre Fragen auch gerne in einem Gespräch oder per Mail.
Das ist abhängig vom Systemtyp. Manche Systeme erfordern sehr schnelle Messungen während andere eher träge reagieren. Je nach Anwendung werden die Systemdaten mit Abtastraten von unter 1 Sekunde bis zu mehreren Minuten ausgelesen. Die Daten werden in Intervallen von 1 bis 15 Minuten an die EcoPhi Cloud gesendet.
Ja. Die Edge-Controller puffern Messdaten lokal und synchronisieren sie automatisch mit der Cloud, sobald die Verbindung wiederhergestellt ist. Dadurch gehen keine Betriebsdaten verloren.
Die Plattform unterstützt u. a. Modbus TCP/RTU, CAN und OCPP. Proprietäre Protokolle können über Gateway- oder Parser-Module angebunden werden.
Abhängig von der Schnittstellenkonfiguration können bis zu 128 Messpunkte oder Komponenten gleichzeitig integriert werden. Bei komplexeren Projekten lassen sich mehrere Boxen flexibel vernetzen.

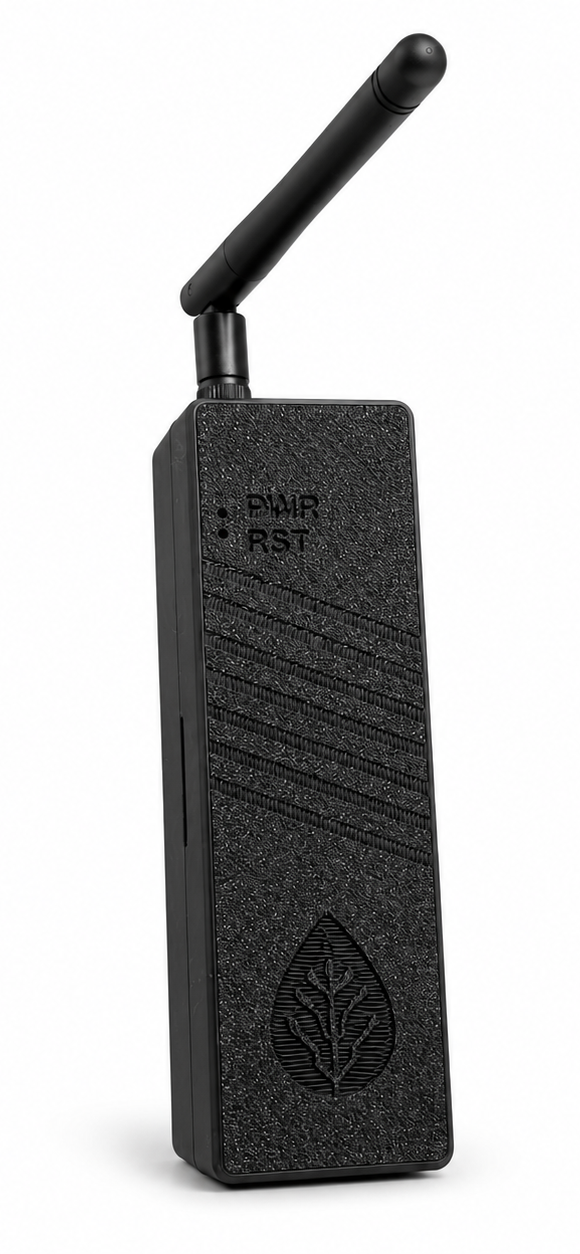

Mittels LoRa Transmittern und Empfängern können Daten lokal über Funk und damit ohne aufwendige Verkabelung an die EcoPhi Boxen übertragen werden. Dies ist vor allem bei größeren Systemen und verteilten Komponenten sinnvoll.
Möchten Sie mehr über die Boxen und das Zusammenspiel mit der Cloud Plattform erfahren?
